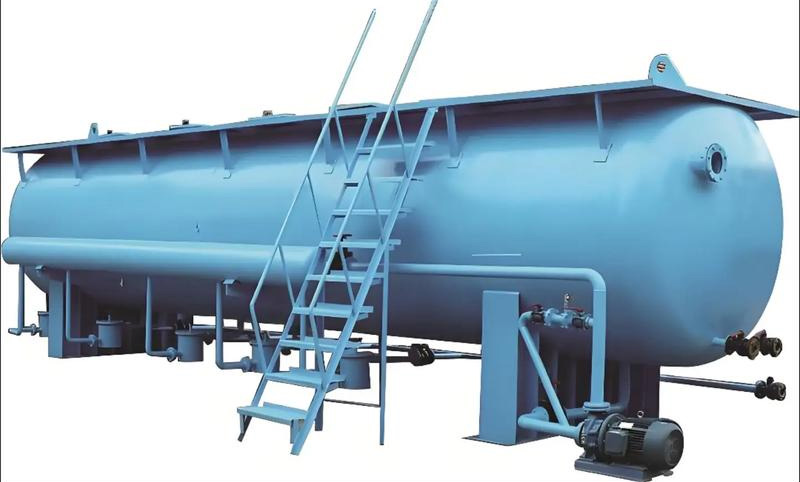

IGF 射流诱导气浮详解

技术定位

IGF（Induced Gas Flotation，射流诱导气浮）是利用水力射流器吸入气体并剪切分散的气浮方式。因其无需溶气罐系统、设备紧凑、可封闭运行，成为海上石油平台和空间受限场合的首选方案之一。

IG工作原理

含油污水 + 循环水 → 射流泵（产生负压）
                      ↓
                吸入气体（空气/N₂）
                      ↓
                混合管内水力剪切
                      ↓
              气-水-油混合液进入罐体
                      ↓
              旋流+气浮双重分离
                      ↓
            出水 ← 油/浮渣上浮排出

关键运行参数

参数	典型范围	说明
射流器工作压力	0.2~0.5 MPa	决定气泡分散效果
气水比	0.3~0.8	气体体积/循环水体积
停留时间	0.5~2 min	快速分离
循环比	100%~300%	循环水量/进水量
气泡粒径	100~500μm	比DAF粗

技术优劣势

优势

• 无溶气罐、无空压机 → 系统简单
• 设备体积小、重量轻 → 适合海上平台
• 可封闭加压运行 → 安全（防爆）
• 可充N₂ → 适用于含H₂S场合
• 启动快 → 适合间歇运行

劣势

• 气泡粗大 → 对微小颗粒无效
• 乳化油去除几乎无效
• 需要添加药剂 → 浮渣产生量大
• 处理稳定性不高 → 受水质波动影响大
• 射流器易磨损 → 需定期更换
• 能耗不低 → 循环泵功率大

应用场景

场景	适用性	原因
海上平台生产水	★★★★★	结构紧凑，封闭运行
石化含油废水	★★★★	预处理效果好
油田采出水	★★★	需配合后续工艺
食品加工	★★	气泡太粗，效果有限
市政污水	★	不适用

技术演进方向

IGF → IGF+旋流（CFU）→ DAF+旋流+超微气泡（CDFU）

CDFU继承并超越了IGF的紧凑性和封闭运行优势，同时解决了气泡粗大、乳化油去除差等核心缺陷。
