CDFU整机结构与核心组件

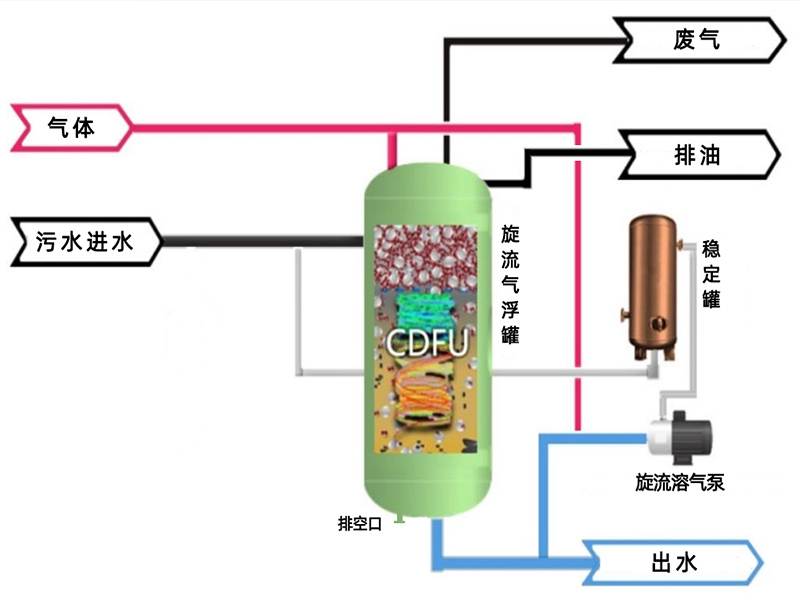

整机结构

CDFU装置
├── 进水系统
│   └── 切向入口（创造旋流）
├── 溶气系统
│   ├── 溶气罐（加压溶气）
│   ├── 空压机/制氮机
│   └── 专利多级释放器
├── 旋流分离区
│   └── 离心力分离重质SS
├── 气浮分离区
│   └── 气泡粘附油滴上浮
├── 排油系统
│   └── 压力排油口（无机械动力）
├── 出水系统
│   └── 底部出水收集
├── 回流系统
│   └── 回流泵（清水回流→溶气罐）
└── 控制系统
    ├── PLC自动控制
    ├── 液位传感器
    ├── 流量传感器
    └── 远程监控模块

核心组件详解

1. 切向入口

• 功能：将进水以切线方向引入罐体，创造旋流
• 设计特点：CFD优化流道，保证旋流稳定均匀
• 材质：SS316L/双相不锈钢

2. 溶气罐

• 功能：加压条件下将空气（或N₂）溶解于回流水
• 工作压力：0.3~0.5 MPa
• 溶气效率：>85%
• 设计特点：内置高效填料，气水充分接触

3. 专利多级释放器

• 功能：将高压溶气水骤减压产生超微气泡
• 气泡粒径：5~30μm，D50≈25μm
• 核心技术：多级动静叶轮切割+逐级降压
• 优势：气泡均匀、防堵塞、长寿命

4. 旋流气浮罐体

• 内筒：收集上浮的油和浮渣，导向排油口
• 外筒：收集处理后清水，导向出水口
• 材质：双相不锈钢/SS316L+防腐涂层
• 设计压力：常压~0.2MPa（封闭运行）

5. 自动控制系统

• PLC控制：全自动运行，无人值守
• 液位控制精度：5mm以内（远优于传统CFU）
• 在线监测：流量、压力、液位实时监控
• 远程控制：支持物联网远程查看和操作

CDFU的紧凑设计

对比项	传统DAF	CDFU
设备形式	敞口矩形/圆形池	封闭立式罐
处理量100m³/h占地	~50m²	~15m²
设备高度	~3m	~5m
安装方式	现场土建施工	橇装化，即插即用
施工周期	数月	数周
